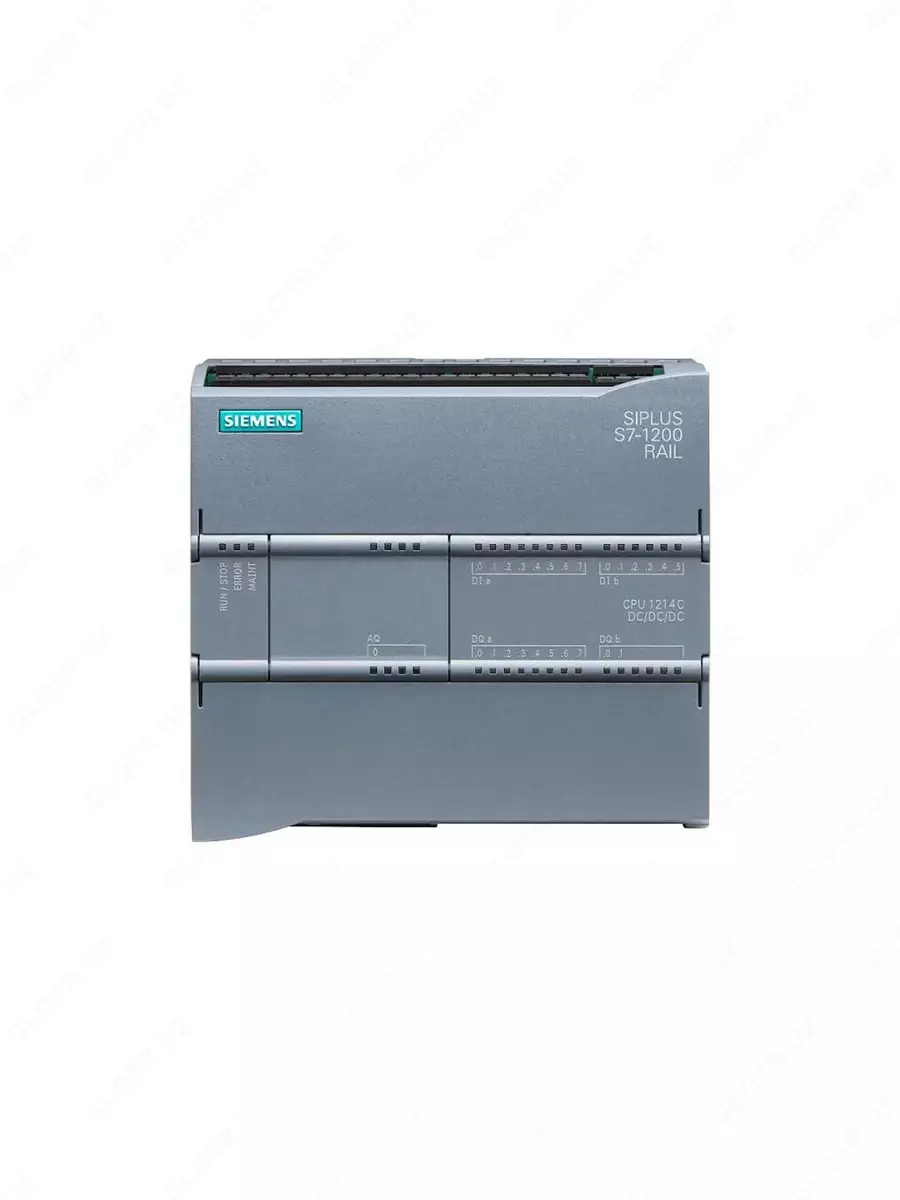

Система автоматизации (контроллер) "Siemens" 6ES7214-1AG40-0XB0, SIMATIC S7-1200 CPU 1214C DC/DC/DC

Siemens 6ES7214-1AG40-0XB0 представляет собой программируемый логический контроллер (ПЛК) серии SIMATIC S7-1200 с центральным процессором CPU 1214C DC/DC/DC, предназначенный для автоматизации технологических процессов различной сложности. Контроллер широко применяется в промышленном производстве, машиностроении, системах вентиляции, насосных станциях, конвейерных линиях, упаковочном оборудовании, энергетике и инженерных системах зданий. Благодаря высокой производительности, расширенным коммуникационным возможностям и встроенным средствам управления движением устройство подходит как для небольших проектов автоматизации, так и для сложных распределенных систем.

Контроллер работает от источника питания 24 В постоянного тока и оснащен производительным процессором с прошивкой версии V4.7. Для программирования используется среда STEP 7 V20 или более поздняя версия. Встроенная память включает 150 КБ оперативной памяти и 4 МБ памяти загрузки с возможностью расширения при помощи карты памяти SIMATIC Memory Card.

Модель оснащена 14 цифровыми входами постоянного тока, 10 быстродействующими транзисторными выходами, двумя аналоговыми входами напряжения 0–10 В и одним встроенным интерфейсом PROFINET с поддержкой Ethernet. Контроллер поддерживает высокоскоростные счетчики до 100 кГц, импульсные выходы, функции позиционирования, PID-регулирование и обработку технологических процессов в режиме реального времени.

Большим преимуществом CPU 1214C является широкая поддержка промышленных протоколов связи. Устройство работает с PROFINET IO Controller и Device, SIMATIC Communication, TCP/IP, ISO-on-TCP, UDP, Modbus TCP, OPC UA Server, S7 Communication и Web Server. Благодаря этому контроллер легко интегрируется в существующие системы автоматизации и обеспечивает удаленную диагностику, обмен данными и управление оборудованием.

Для расширения функциональности допускается подключение до восьми сигнальных модулей, трех коммуникационных модулей и одной платы расширения. Контроллер поддерживает до восьми осей позиционирования, четыре высокоскоростных импульсных выхода, интеллектуальные счетчики, измерение частоты и управление сервоприводами.

Высокая надежность обеспечивается промышленным исполнением IP20, широким температурным диапазоном эксплуатации от -20 до +60 °C, встроенной диагностикой, журналом событий, средствами защиты программ, разграничением пользовательских прав и современными механизмами кибербезопасности, включая TLS 1.3 для защищенных соединений. Благодаря компактным размерам устройство удобно устанавливается в шкафы автоматизации и занимает минимум места на DIN-рейке.

Преимущества

• Центральный процессор SIMATIC S7-1200 CPU 1214C DC/DC/DC.
• 14 цифровых входов и 10 транзисторных выходов.
• 2 встроенных аналоговых входа 0–10 В.
• Высокоскоростные счетчики до 100 кГц.
• Поддержка Motion Control и PID-регулирования.
• Интерфейс PROFINET Ethernet.
• Поддержка OPC UA Server и Modbus TCP.
• Возможность подключения до 8 модулей расширения.
• Встроенный Web Server.
• Защищенная связь TLS 1.3.
• Компактные размеры и промышленное исполнение.
• Высокая надежность для непрерывной эксплуатации.

Технические характеристики

Часто задаваемые вопросы

1. Для каких задач подходит Siemens 6ES7214-1AG40-0XB0?
Контроллер используется для автоматизации производственных линий, насосных станций, систем вентиляции, упаковочного оборудования, станков, инженерных систем зданий и других промышленных объектов.

2. Какие интерфейсы связи поддерживает устройство?
Контроллер оснащен встроенным PROFINET Ethernet и поддерживает PROFINET, TCP/IP, UDP, Modbus TCP, OPC UA Server, Web Server и связь SIMATIC.

3. Можно ли расширить количество входов и выходов?
Да. Поддерживается подключение до 8 сигнальных модулей, 3 коммуникационных модулей и одной платы расширения.

4. Поддерживает ли контроллер управление сервоприводами?
Да. Встроены функции Motion Control, позиционирование до 8 осей, высокоскоростные счетчики и импульсные выходы до 100 кГц.

5. В каких условиях допускается эксплуатация?
Контроллер рассчитан на работу при температуре от -20 до +60 °C, имеет степень защиты IP20 и предназначен для промышленного применения.
