Система автоматизации (модуль дискретных входов) "Siemens" 6ES7131-6BH01-0BA0 DI 16 x 24 В пост. тока

Система автоматизации (модуль дискретных входов) "Siemens" 6ES7131-6BH01-0BA0 DI 16 x 24 В пост. тока

Бренд: Siemens

Артикул: P-1157998 Под заказ

1 475 070 сум / упак

Оплата: Наличными, Перечислением, Корпоративная карта, Терминал UzCard, Терминал HUMO, Онлайн оплата
Доставка: Курьерская доставка, Доставка почтой, Самовывоз

Написать

Описание

Модуль аналогового вывода Siemens 6ES7135-6HD00-0BA1 AQ 4xU/I серии SIMATIC ET 200SP предназначен для формирования высокоточных аналоговых сигналов напряжения и тока в системах промышленной автоматизации. Устройство используется для управления частотными преобразователями, регулирующими клапанами, сервоприводами, исполнительными механизмами, контрольно-измерительными приборами и другим технологическим оборудованием, требующим аналогового управления.Модуль оснащен четырьмя независимыми аналоговыми выходами, поддерживающими широкий диапазон режимов работы. Для сигналов напряжения доступны диапазоны 0…10 В, 1…5 В, ±5 В и ±10 В, а для токовых сигналов — 0…20 мА, 4…20 мА и ±20 мА. Максимальное разрешение преобразования составляет 16 бит, что обеспечивает высокую точность формирования выходного сигнала и стабильную работу автоматизированных технологических процессов.Модуль поддерживает подключение исполнительных устройств по двух- и четырехпроводной схеме, отличается высокой устойчивостью к промышленным помехам и обеспечивает стабильные характеристики даже при длительной эксплуатации. Минимальное время цикла обработки всех каналов составляет 5 мс, а время установления сигнала — от 0,1 до 1 мс в зависимости от типа нагрузки, что позволяет использовать устройство в быстродействующих системах управления.Для повышения надежности эксплуатации предусмотрены встроенные диагностические функции. Модуль контролирует напряжение питания, обнаруживает короткое замыкание при работе в режиме выхода напряжения, фиксирует обрыв линии при токовом выходе, контролирует переполнение диапазона и поддерживает автоматическую передачу диагностической информации контроллеру. Светодиодные индикаторы PWR, DIAG и индикация состояния каждого канала значительно упрощают обслуживание оборудования.Модуль поддерживает автоматическое кодирование, что исключает ошибки при монтаже, и совместим с базовыми модулями BaseUnit типа A0 и A1. Настройка выполняется в программных комплексах STEP 7 TIA Portal, STEP 7, PCS 7 и других инженерных средах Siemens. Благодаря полной совместимости с системой SIMATIC ET 200SP устройство легко интегрируется в существующие проекты автоматизации.Компактный корпус шириной всего 15 мм позволяет экономить место в электрическом шкафу. Модуль рассчитан на эксплуатацию при температуре окружающей среды от -30 до +60 °C, выдерживает установку на высоте до 5000 м над уровнем моря и обеспечивает стабильную работу в сложных промышленных условиях. Высокая точность, надежность и широкие функциональные возможности делают Siemens 6ES7135-6HD00-0BA1 оптимальным решением для построения современных систем управления технологическими процессами.Преимущества

4 независимых аналоговых выхода.
Поддержка сигналов напряжения и тока.
Разрешение преобразования до 16 бит.
Высокая точность формирования сигналов.
Быстрое время отклика.
Поддержка двух- и четырехпроводного подключения.
Встроенные функции диагностики.
Светодиодная индикация состояния.
Полная совместимость с SIMATIC ET 200SP.
Компактный корпус шириной 15 мм.

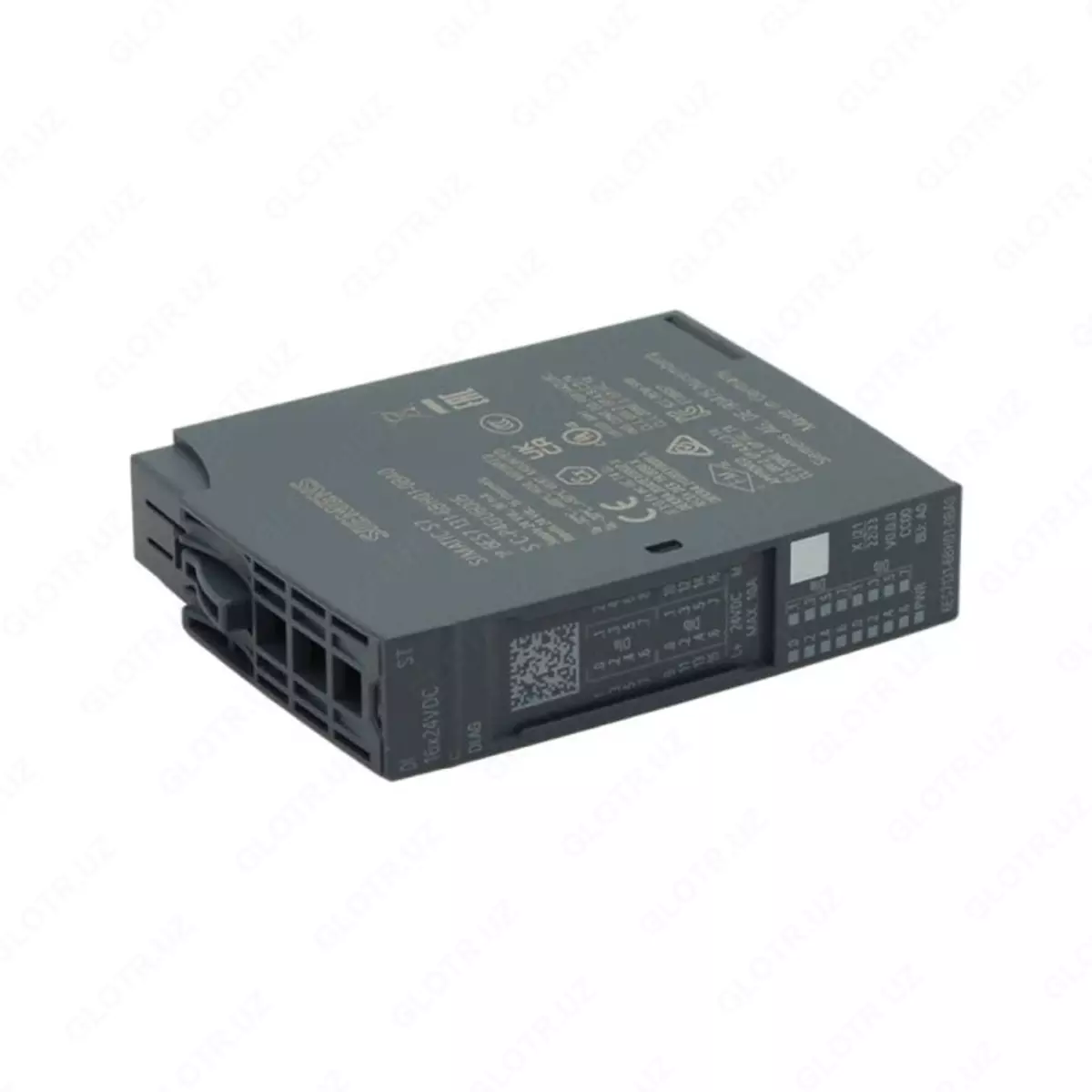

2026-07-23-17-21-41-630154-d910a692b17d6f27c75ade9099b3c927.webp?_=ozbol

Технические характеристики

Характеристика	Значение
Производитель	Siemens
Модель	6ES7135-6HD00-0BA1
Серия	SIMATIC ET 200SP
Тип	Модуль аналогового вывода
Количество выходов	4
Тип сигналов	Напряжение / ток
Диапазоны напряжения	0–10 В, 1–5 В, ±5 В, ±10 В
Диапазоны тока	0–20 мА, 4–20 мА, ±20 мА
Разрешение	до 16 бит
Минимальное время цикла	5 мс
Напряжение питания	24 В DC
Диапазон питания	19,2–28,8 В DC
Потребляемый ток	до 150 мА
Рассеиваемая мощность	1,5 Вт
Диагностика	Да
Рабочая температура	-30…+60 °C
Размеры	15 × 73 × 58 мм
Масса	около 31 г

Часто задаваемые вопросы1. Для чего используется модуль AQ 4xU/I?
Для формирования аналоговых сигналов управления напряжением и током в промышленных системах автоматизации.2. Какие диапазоны поддерживаются?
Поддерживаются сигналы 0–10 В, 1–5 В, ±5 В, ±10 В, 0–20 мА, 4–20 мА и ±20 мА.3. Сколько аналоговых выходов имеет устройство?
Четыре независимых канала.4. Поддерживается ли диагностика?
Да. Контролируются питание, короткое замыкание, обрыв линии, переполнение диапазона и другие параметры. 5. С какими системами совместим модуль?
Устройство полностью совместимо с платформой Siemens SIMATIC ET 200SP и программными пакетами STEP 7 TIA Portal, STEP 7 и PCS 7.
